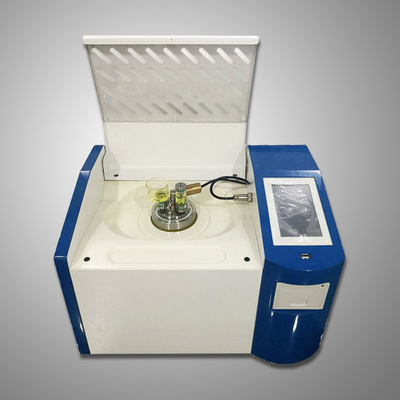

جهاز اختبار فقدان العزل ومقاومة التيار لزيوت العزل HK-5654

ملخص

يتوافق جهاز اختبار فقدان العزل ومقاومة الزيت العازل HK-5654 مع متطلبات طريقة الاختبار GB/T 5654. وهو مناسب لقياس عامل فقدان العزل، والسماحية النسبية، ومقاومة التيار المستمر للمواد العازلة السائلة. يتميز بتصميم متكامل، حيث تُدمج داخله مكونات رئيسية مثل كوب زيت فقدان العزل، وجهاز التحكم في درجة الحرارة، ومستشعر درجة الحرارة، وجسر اختبار فقدان العزل، ومصدر طاقة الاختبار بالتيار المتردد، والمكثف القياسي، وجهاز قياس المقاومة العالية، ومصدر الجهد العالي بالتيار المستمر. يعتمد الجهاز على تقنية رقمية كاملة للحصول على قياس ذكي وآلي بالكامل. وهو مزود بشاشة LCD ملونة كبيرة وقائمة تشغيل صينية كاملة، ويمكن تخزين نتائج الاختبار وطباعتها تلقائيًا.

الميزات الوظيفية

1. يتبنى كوب الزيت بنية ثلاثية الأقطاب مع مسافة بين الأقطاب تبلغ 2 مم، مما يقضي على تأثير السعة الشاردة والتسرب على نتائج اختبار فقدان العزل.
2. يستخدم الجهاز تسخينًا حثيًا بتردد متوسط وخوارزمية تحكم في درجة الحرارة PID للتحكم الدقيق في درجة الحرارة ضمن نطاق خطأ درجة الحرارة المحدد مسبقًا.
3. المكثف القياسي الداخلي هو مكثف ثلاثي الأقطاب مليء بغاز SF6، مما يضمن الحفاظ على دقة الجهاز حتى بعد الاستخدام طويل الأمد.
4. يعتمد مصدر طاقة الاختبار بالتيار المتردد على طريقة تحويل التيار المتردد إلى التيار المستمر ثم إلى التيار المتردد مرة أخرى، مما يتجنب بشكل فعال تأثير تذبذبات الجهد والتكرر الشبكي على دقة اختبار فقدان العزل.
5. وظائف حماية شاملة: عند حدوث فولتية زائدة أو تيار زائد أو ماس كهربائي عالي الجهد، يتم قطع الجهد العالي بسرعة وإصدار تنبيه؛ وعند تعطل مستشعر درجة الحرارة أو عدم توصيله، يتم إرسال رسالة تنبيه.
6. إعداد مريح لمعلمات الاختبار: نطاق ضبط درجة الحرارة من 0 إلى 120℃، نطاق ضبط الجهد المتردد من 500V إلى 2200V، ونطاق ضبط الجهد المستمر من 300 إلى 500V.
7. مزود بشاشة LCD كبيرة مع إضاءة خلفية لعرض واضح؛ يتمتع بواجهة سهلة الاستخدام، ويمكنه تخزين نتائج الاختبار وطباعتها تلقائيًا.
8. ساعة زمنية مدمجة؛ يمكن حفظ وتاريخ ووقت الاختبار وعرضهما وطباعتهما مع نتائج الاختبار.
9. وظيفة معايرة كوب الأقطاب الفارغ؛ يتم حفظ بيانات المعايرة تلقائيًا لتسهيل الحساب الدقيق للسماحية النسبية ومقاومة التيار المستمر.

المواصفات التقنية

1. مصدر الطاقة: تيار متردد 220V ±10%، 50Hz/60Hz ±1%
2. استهلاك الطاقة: 100 واط
3. نطاق القياس:

• السعة: 5pF إلى 200pF
• السماحية النسبية: 1.000～30.000
• عامل فقدان العازل: 0.00001～100
• المقاومة الكهربائية للتيار المستمر: 2.5MΩ·م～20TΩ·م

دقة القياس:

• السعة: ±(قراءة 1% + 0.5pF)
• السماحية النسبية: ±قراءة 1%
• عامل فقدان العزل: ±(قراءة 1% + 0.0001)
• المقاومة الكهربائية للتيار المستمر: ±قراءة 10%

الدقة:

• السعة: 0.01pF
• السماحية النسبية: 0.001
• عامل فقدان العازل: 0.00001

نطاق قياس درجة الحرارة: 0～120℃

خطأ قياس درجة الحرارة: ±0.5℃

جهد اختبار التيار المتردد: 500V إلى 2200V، قابل للضبط باستمرار، التردد 50Hz

جهد اختبار التيار المستمر: 300V إلى 500V، قابل للضبط باستمرار

المتطلبات البيئية: درجة حرارة من 0℃ إلى 40℃؛ رطوبة أقل من 75%

الأبعاد والوزن: (500×360×420)مم، 22 كجم
