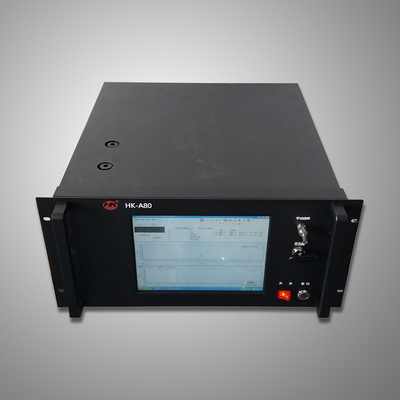

جهاز كروماتوغراف غازي شامل للتسجيل HK-A80

ملخص

The HK-A80 comprehensive logging gas chromatograph complies with the calibration method for comprehensive logging instruments. Part 2: Logging Gas Chromatograph SY/T 6679.2-2009 standard. The main components of the instrument are all made of mature chromatographic accessories imported from abroad. This instrument was tested and completed at the Logging Company of Great Wall Drilling of China National Petroleum Corporation and the “Red 33 Well” of Liaohe Oilfield.

الميزات الوظيفية

1 يعتمد على تقنية مسجلة براءة اختراع للقطع المركزي والنفخ العكسي، مما يجعل التحليل سريعًا ومستقرًا

2 يتم اعتماد مجموعة مخصصة من أعمدة الكروماتوغراف. تُحفظ العينة عند 120℃، وتنتهي العملية عند C1-C5 خلال 30 ثانية، وC1-C8 خلال 120 ثانية. لا توجد بقايا، والحساسية عالية

3 الجهاز مزود بوظيفة الفحص الذاتي عند التشغيل، ووظيفة الحماية من انقطاع الغاز، ووظيفة إعادة التشغيل التلقائي بعد انقطاع التيار الكهربائي، ووظيفة الإنذار، مما يضمن سلامة النظام واستقراره

4 يمتاز كاشف FID بوظيفة الإشعال التلقائي وإخراج واسع النطاق، مع نطاق خطي يبلغ 10

5 يتم التحكم في غاز القطع والهواء والهيدروجين بواسطة تقنية التحكم الإلكتروني الآلي (EPC)، بدقة عالية (0.01psi)، وقابلية جيدة للتكرار والإعادة
مجالات التطبيق: حفر آبار النفط، مكونات تسجيل الجيولوجيا ومحتواها

المعلمات التقنية

1 قدرة الكشف: الهيدروكربونات الكلية، الهيدروكربونات المشبعة C1-C8
2 نطاق القياس: ميثان 0.1 جزء في المليون 100%
3 الكاشف: كاشف تأين لهب الهيدروجين (FID)
4 حد الكشف: ≤100 جزء في البليون (ميثان)
5 التكرارية: RSD≤3%
6 فترة التحليل: C1-C5 ≤ 30 ثانية، C1-C8 ≤ 120 ثانية
7 مصدر الطاقة: < 300 واط، 200 فولت تيار متردد/50 هرتز
8 البيئة التشغيلية: درجة حرارة من -10℃ إلى 50℃، رطوبة (10% إلى 90%) RH
9 متطلبات مصدر الغاز: غاز الحامل: هيدروجين عالي النقاء (≥99.999%)، غاز الاحتراق: هيدروجين عالي النقاء (≥99.999%)
10 الإخراج: 4mA ~ 20mA، RS232/RS485، إيثرنت
11 الحجم: 19 بوصة هيكل قياسي، 5U
